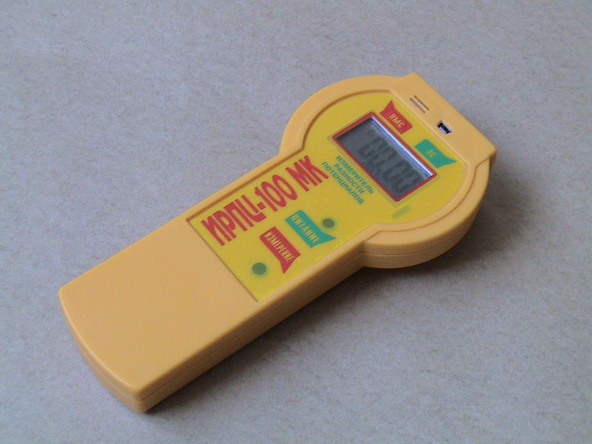

Вимірювач ИРПЦ-100 МК
Вимірювач ИРПЦ-100 МК
Вимірювач різниці потенціалів, спеціалізований
Прилад призначений для вимірювання величини зміщення потенціалу (різниці потенціалів), між електродом порівняння і підземною металевою спорудою (ПМС), при проведенні заходів щодо електрохімічного захисту (ДСТУ Б В.2.5-29:2006 і ДСТУ 4219-2003).
Об'єктом контролю (вимірювання) є зовнішні поверхні підземних трубопроводів і резервуарів (в тому числі траншейних) з вуглецевих і низьколегованих сталей, оболонок броньованих кабелів зв'язку та сигналізації. Прилад виконує вимірювання в «оперативному» режимі, з індикацією чисельного значення різниці потенціалів, або, здійснює індикацію і запам'ятовування даних «блоками», фіксуючи чисельні значення різниці потенціалів один раз на 10 (десять) секунд, протягом 10 (десяти) хвилин - спеціальний режим роботи, що дозволяє виконувати виміри у відповідність до вимог ДСТУ Б В.2.5-29:2006.
«Часові» параметри, за бажанням Замовника, можуть бути змінені. Після закінчення часу вимірювання, на індикатор виводиться інформація про «максимальне» (Емакс), «середне» (Есер), і «мінімальне» (Емін) значення вимірюваної величини по 60-ти вимірами, щодо рівня «нуля». У пам'ять приладу, при необхідності, також заноситься інформація про максимальне (Емакс), середне (Еср), і мінімальне (Емін) значення (чисельні значення параметрів) різниці потенціалів по кожному з сформованих блоків, з можливістю перегляду цих величин на персональному комп'ютері Користувача.
| Основні технічні і метрологічні характеристики | |
|---|---|
| Діапазон вимірюваної різниці потенціалів, В | ± 0,01 – 99,0 |
| Межа допустимої основної похибки, % | ± (1,5+0,1|Uk/Ux-1|) |
| Вхідний опір, МОм, не менше | 10 |
| Струм споживання, мА, не більше | 5,0 |
| Габаритні розміри, мм | 200 х 95 х 40 |
| Вага вимірювача, кг, не більше | 0,3 |
Живлення вимірювача здійснюється від акумуляторної батареї з автоматичною індикацією розряду при зниженні до критичної величини.
Розроблено у 2015-2016 рр. за технічними вимогами ВАТ «Дніпрогаз».
Розміщення елементів комутації електродів, інформаційного індикатора, джерела живлення - ідентичні для приладів ИРПЦ-100, ИРПЦ-100М і ИРПЦ-100МК.
На передній панелі знаходиться роз'єм міні-USB для підключення до ПК користувача.
Прилад має вбудований автономний таймер «робочого» часу. При збереженні параметрів в пам'ять приладу автоматично заносяться дата (число, місяць, рік) виконаних вимірів по кожному блоку окремо.
У вимірювачі передбачено режим виведення на екран додаткової «служебової» інформації про «ресурс працездатності».
При короткочасному натисканні на кнопку ВИМІР (виключаючи час виконання, безпосередньо, циклу вимірювання), на індикаторі з'являється інформація про поточну дату і час, кількість «сформованих» в пам'яті блоків і, відповідний відсоток її заповнення, а також величина напруги живлення і рівень заряду АКБ приладу в процентному співвідношенні. Дана інформація дозволяє планувати роботу з приладом на довготривалій основі.
У приладі реалізована функція автоматичного відключення живлення.
Результати вимірювань, через порт USB «завантажуються» (переносяться) в персональний комп'ютер (ПК) Користувача з подальшою обробкою і протоколюванням необхідної інформації.
Максимальна кількість блоків для запам'ятовування – 999.
Номер блоку, в який будуть занесені обчислені параметри вимірювань, відображається при натисканні на кнопку керування «ВИМІР» в початковий момент реєстраціїи.
Фірма-виробник забезпечує повну програмну підтримку роботи вимірювального приладу.
У комплект постачання входять чохол індивідуальний, сумка поясна (транспортувальна), дроти спеціальні, (сполучні), зарядний пристрій, кабель «зв'язку» з ПК, Програмне Забезпечення, експлуатаційна документація.
