Вимірювачи ИРПЦ
Вимірювачі різниці потенціалів цифрові
Вимірювачи «ИРПЦ» забезпечують вимір величини зміщення потенціалу (різниці потенціалів) між електродом порівняння і підземними металевими спорудами при проведенні заходів щодо електрохімічного захисту ПМС.
Об'єктом контролю (вимірювання) є зовнішні поверхні підземних трубопроводів і резервуарів (в тому числі траншейних) з вуглецевих і низьколегованих сталей, оболонок броньованих кабелів зв'язку та сигналізації.
Вимірювачі виготовляються відповідно до ДСТУ Б В.2.5-29:2006, ДСТУ4219-2003 і іншими діючими нормативними документами.
Цифрові вимірювачі різниці потенціалів відрізняються високою точністю вимірювань, надійністю в роботі і простотою в експлуатації.
Автоматичний вибір межі вимірювань в широкому діапазоні дозволяють якісно вирішувати завдання контролю і управління системою електрохімічного захисту на підприємствах галузі.

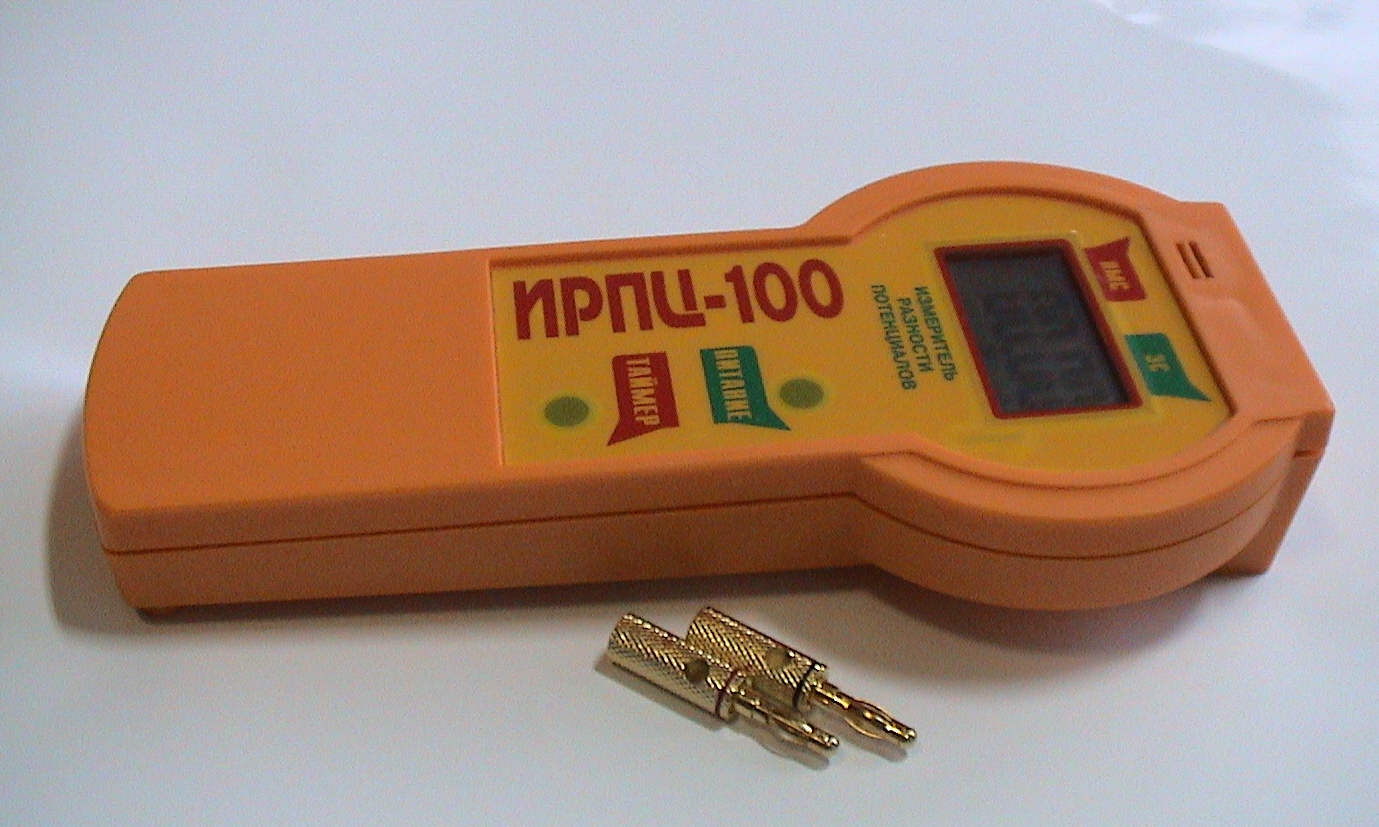

Перший зразок Вимірювача Різниці Потенціалів Цифрового (скорочена абревіатура ИРПЦ) був розроблений і виготовлений у 1995 році, за технічними вимогами ВАТ «Дніпропетровськгаз». Прилад ИРПЦ-100, завдяки своїй надійності і високим метрологічним характеристикам, був внесений як рекомендований «робочий засіб вимірювання» в ДСТУ Б В.2.5-29:2006.
Враховуючи стабільний попит на дану номенклатуру вимірювальних приладів, у 2013р. фірма КРОМ виготовила і реалізує новий концепт вимірювача, використовуючи сучасну (актуальну) елементну базу і ергономічний корпус.
Надалі, наступні численні модифікації приладів, розроблялися за технічними вимогами провідних фахівців галузевих підприємств.

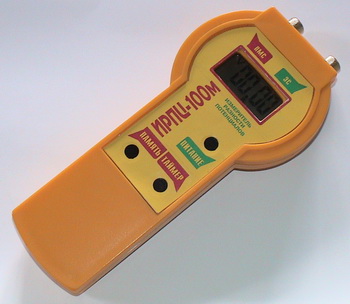

У 1998р., за технічними вимогами ВАТ «Дніпрогаз», була розроблена і надана для подальшої експлуатації замовнику серія приладів ИРПЦ-100М. Відмінною особливістю приладу була можливість автоматичного проведення вимірювань блоками, з нормованим кількістю вимірів в одній точці, протягом 10 хвилин. В процесі вимірювань, керуючий мікроконтролер здійснював камеральну обробку результатів і дозволяв переглядати (по кожному блоку окремо) необхідні параметри для оцінки «захищеності» об'єкта. Перегляд параметрів здійснювався, безпосередньо, на індикаторі приладу, без підключення до ПК. Функціональне управління виконувалося спеціальним «виносним» малогабаритним пультом. В реалізованій новій версії вимірювача ИРПЦ-100М перегляд параметрів на дисплеї приладу здійснюється шляхом натискання на «службову» кнопку.
Порівняльні експлуатаційні характеристики приладів серії ИРПЦ
Експлуатаційні характеристики | ИРПЦ-100 | ИРПЦ-100М | ИРПЦ-100МК |
«Камеральна» обробка результатів вимірювань з можливістю перегляду результатів на дисплеї | - | Так | Так |
Наявність пам'яті | - | Так | Так |
Можливість перенесення даних на ПК | - | - | Так |
Вбудований таймер дати і часу вимірювань | - | - | Так |
Наявність ПЗ | - | - | Так |
Живлення | АА | АА | АКБ Li-ion |
У 2015р., за технічними вимогами ВАТ «Дніпрогаз», була розроблена чергова модифікація вимірювача -
Кількість вимірювань в «блоці» і їх період, можуть бути змінені за бажанням Замовника. Вимірювач має можливість перенесення результатів вимірювань на персональний комп'ютер користувача через порт USB, з можливістю подальшої їх обробки зовнішніми прикладними програмами.
Прилад має вбудований автономний таймер «робочого» часу. При збереженні параметрів, в пам'ять приладу автоматично заносяться дата (число, місяць, рік) виконання вимірів по кожному блоку окремо. У вимірювачі передбачений режим виведення на екран додаткової «службової» інформації про «ресурсі працездатності».
Розміщення органів комутації електродів, інформаційного індикатору, джерела живлення - ідентичні для приладів ИРПЦ-100, ИРПЦ-100М і ИРПЦ-100МК.
