ВУЛИК Проект NStP 2019
1994 – 2018 рр. «Від абсолютно простого - до простої досконалості».
2019р. Новий проект.
Вимірювальна система «ВУЛИК».
ТОВ ВКФ «КРОМ» впродовж 25 (двадцяти п'яти) років розробляє і виготовляє прилади для електрометричної діагностики і корозійного моніторингу підземних сталевих ізольованих трубопроводів. За минулий час (1994-2018рр.), розроблено понад 2-х десятків абсолютно нових приладів і систем, виконується поточна модернізація існуючих, під конкретні вимоги провідних галузевих організацій. Понад три тисячі приладів і пристроїв експлуатуються в різних організаціях України, які займаються технічною діагностикою підземних металевих споруд, контролем і обслуговуванням засобів електрохімічного захисту. Основна увага при розробках приділяється надійності в роботі, високій точності, а також простий і зручній системі керуваіння вимірами, відповідно до «слогану» фірми: «Від абсолютно простого - до простої досконалості».
З початку 2019р., наше підприємство розпочало реалізацію нового проекту, який отримав назву ВУЛИК, і передбачає розробку і виготовлення серії високотехнологічних, сучасних пристроїв, універсального призначення.
Робоча назва «ВУЛИК» обумовлена специфічним оригінальним рішенням формування структури вимірювальних пристроїв. Вашій увазі надаєтьсяя «сигнальна серія» приладів з унікальними можливостями, які знайдуть застосування при вимірюванні «захисного» потенціалу / струму, «поперечного градієнту», фіксації наявності «блукаючих струмів» і інших важливих електрометричних параметрів на об'єктах АТ «Укртрансгаз».
«Базою» вимірювальної системи може бути будь-який девайс, зі встановленою операційною системою Android V6.0 і вище - планшет, смартфон і т.п., який є керуючим блоком «Вулик» для лінійки вимірювальних вольтметрів - «сот».

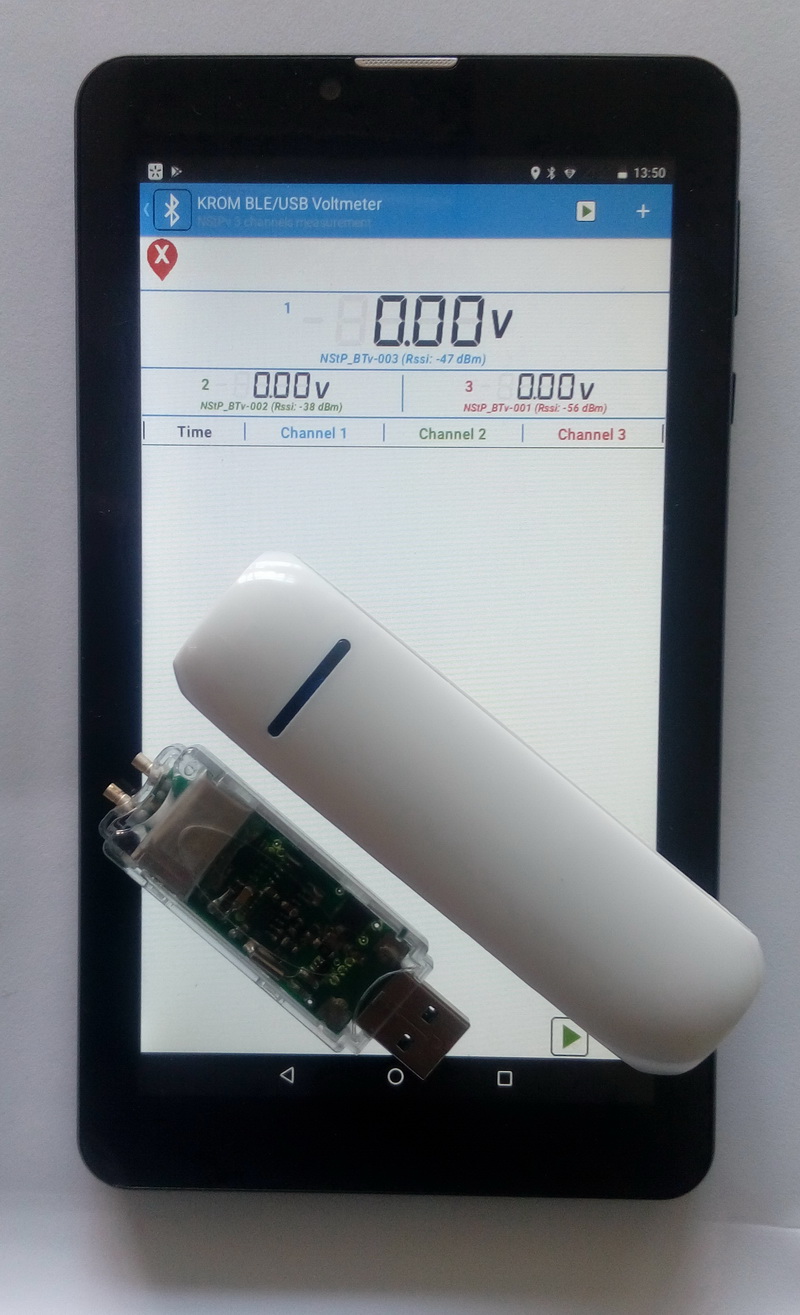

Номенклатура вимірювачів складається з USB-вольтметрів і Bluetooth-вольтметрів різних конфігурацій, з технічними можливостями, які враховують вимоги ДСТУ та актуальних нормативних документів, і дозволяють виконувати вимірювання необхідних параметрів з високою точністю і необхідний час, з урахуванням доцільності запланованих робіт.

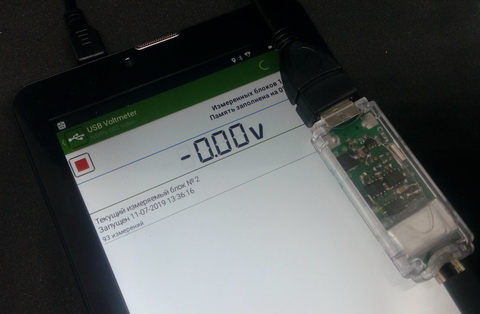

Для спільної експлуатації «Вулика» і USB-вольтметрів необхідна наявність роз'єму (або «перехідника») UsbOtg.

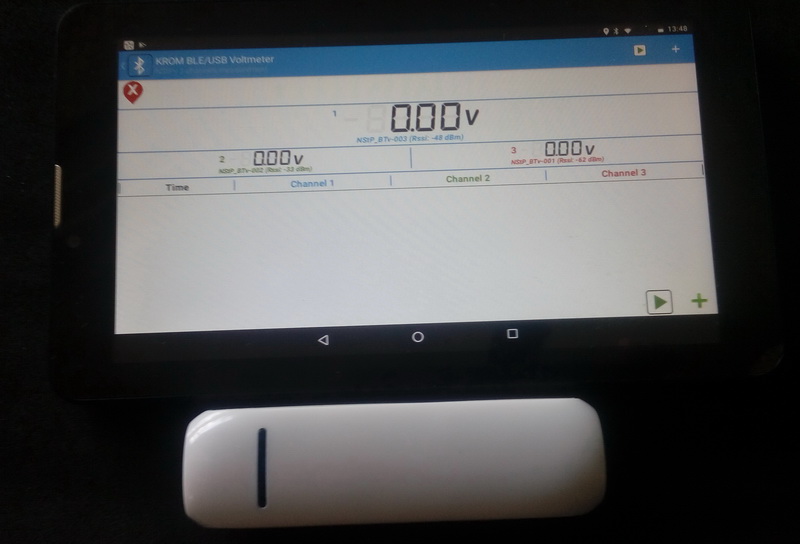

Для Bluetooth-вольтметрів, відповідно, наявність в «девайсі» вбудованого Bluetooth модуля.
Вулик забезпечує індикацію результатів вимірювань одного чи декількох активних пристроїв, прив'язку до реального часу, gps-координатам, конкретного оператору, і багато іншого.
За аналогією з традиційною, «класичною» для фірми «КРОМ» номенклатурою вимірювальних приладів, лінійка вольтметрів-сот отримала найменування «ПРИМА» - вимірювач різниці потенціалів, мікропроцесорний, автономний, з відповідними присвоєними характерними індексами.
Кожен з вольтметрів має свій унікальний номер для однозначної ініціалізації конкретного пристрою.
Всі прилади пройшли лабораторні та підготовлені для «польових» випробувань зацікавленими організаціями і підприємствами. Заплановані роботи дозволять врахувати побажання потенційних замовників при випуску сучасної, яка не має аналогів на нашому ринку продукції, яка розроблена та виготовляється, безпосередньо, в Україні.
Керуюча програма NStP.
Для управління процесом вимірювань розроблена і надається користувачеві спеціальна програма, яка встановлюється разом з ліцензійним ключем. Програма має інтуїтивно зрозумілий інтерфейс і працює на різних девайсах, з попередньо встановленою операційною системою Android V6.0 і вище.

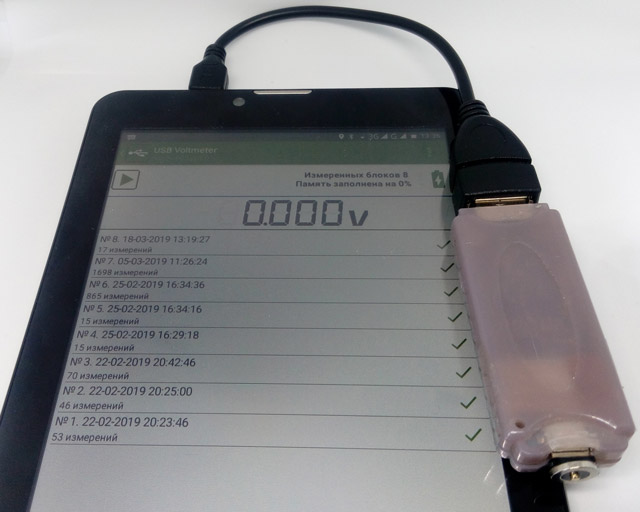

Програма знаходиться на стадії поточних доопрацювань, і на даному етапі виконує основні функції, щодо ініціалізації оператора, об'єкту, дати і часу вимірів і протоколу обміну з USB і Bluetooth сотами. При підключенні вимірювача вона дозволяє оцінити експлуатаційний ресурс соти, запустити або зупинити процес вимірювань, перенести результати вимірів в пам'ять Вулика або на зовнішній носій і очистити (обнулити) внутрішню пам'ять соти.

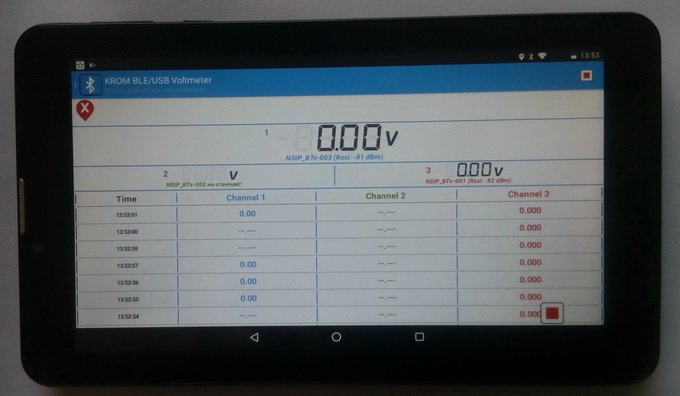

Програма дозволяє здійснювати візуальний контроль процесу вимірювань кількома сотами з можливістю побудови відповідних графіків і таблиць.
Варіанти подальших модифікацій керуючої програми NStP - можливість графічного представлення процесу вимірювань online, «спецформат» збереження даних вимірювань, можливість оперативного збереження результатів на «віддаленому ПК» (у «хмарі»), будуть обговорюватися в процесі та за результатами польових випробувань, з урахуванням їх доцільності.
Для прикладу, надається можливість інтегрування отриманих даних вимірювань сот в спеціалізовану програму PIPE (© ТОВ ВКФ «КРОМ»), яка вже протягом більш ніж 15 років експлуатується в різних галузевих підприємствах, підтримуючи надійний і зручний протокол обміну між ПК користувача і «Вольтметром реєструючим «Прима-2000Б». Актуальна версія програми PIPE (V.5.2) дозволить виконувати повну камеральну обробку результатів вимірювань сот-вольтметрів з урахуванням вимог діючих нормативних документів.
Таким чином, новий універсальний формат серії вольтметрів ПРИМА-соти – це ультрасучасні, малогабаритні, з низьким споживанням (від 100 мкА до 2-5 мА, в залежності від обраних конфігурацій), при необхідності – «герметичні» вольтметри постійного струму, зручні в експлуатації, що відкривають нові можливості використання при виконанні робіт по електрометричної діагностиці об'єктів АТ «Укртрансгаз».
15.07.2019р.
