Трасошукач Спрут-17
Система пошуку і діагностики підземних комунікацій - Трасошукач «СПРУТ-17», призначений для:
- визначення місця розташування підземної металевої споруди (сталевих струмопровідних ізольованих трубопроводів, силових кабелів, кабелів зв'язку і т.п.) в плані і по глибині, та визначення якості ізоляційного покриття, в т.ч. на ділянках високого рівня електромагнітних завад;
- визначення осі трубопроводу;
- визначення кута повороту трубопроводу і місць перетину підземних комунікацій;
- виявлення місць витоку струму катодного захисту, що виникають за рахунок пошкодження ізоляційного покриття і контакту комунікацій з грунтом, або на відводах чи відгалуженнях комунікацій;
- проведення діагностичних робіт під лініями електромереж від 0,4 кВ до 220 кВ «магнітною» антеною в «пасивному» режимі (100 Гц), і двома методами («магнітним» і «електрпотенційним») в «активному» режимі (1024, 5000 Гц);
- діагностики якості ізоляційних покриттів трубопроводів, розташованих в футлярах під авто- та залізничними магістралями, в дюкерах;
- «класифікації» аномалій - наявність металу над, чи поблизу трубопроводу, наявність суміжних комунікацій;
- діагностики якості захисної ізоляції трубопроводів в зимову пору року (до мінус 10°С) на водоймах, в т.ч. в місцях розташування «пригрузів» (з поверхні криги);
- розпізнавання типу комунікацій: газ, вода, кабель електричної мережі, кабель зв'язку і т. п.;
- перевірки будинкових «врізок» і якості «ізолюючих фланців»;
- визначення місця пошкодження анодного кабелю, в т. ч., у разі «сульфатації» кабелю;
- перевірки якості (працездатності) «анодних заземлень»;
- визначення місць «несанкціонованих врізок», що мають контакт з грунтом.
Конструкція трасошукача поєднує два методи обстеження - «магнітний» і «електропотенційний», що дозволяє оперативно оцінювати (у вигляді чисельних значень) глибину залягання комунікацій до 10 метрів і відносну величину змінної складової струму, що протікає, щодо попередньої фіксації «магнітною антеною» і підтвердження наявності вірогідних місць пошкодження захисної ізоляції «електричною антеною».
Трасошукач може працювати як в «пасивному» (по струму «катодного захисту»), так і в «активному» (з використанням генератору спеціальних сигналів «ГС- 17») режимах, і призначений для експлуатації в польових умовах.
Трасошукач експлуатується при температурі навколишнього середовища в діапазоні від мінус 10°С до плюс 40°С, і відносній вологості повітря до 95% (при температурі 25°С).
| Технічні і метрологічні характеристики Спрут-17 | |
|---|---|
| 1. Робоча частота (f роб.), Гц | |
| 2. Смуга пропускання, за рівнем 0,7 от f раб | |
| 3. Послаблення сигналів частотою 50 Гц | |
| при f роб, дБ: 100, 150 Гц | не менше 110 |
| при f роб, дБ: 1020, 5000 Гц | не менше 185 |
| 4. Чутливість, наведена до входу приймача при відношенні сигнал /шум 6дБ, мкВ | не гірше 2 |
| 5. Чутливість до магнітного полю, мА/м | не гірше 0,2 |
| 6. Відхилення визначення величини глибини залягання комунікації (до осі траси), при струмі в місці визначення не менше 200 мА, для глибини 0.1 .... 10 м, на f - 1020 Гц, не більше | |
| 7. Кількість значень вимірів, що реєструються | 3 000 |
| 8. Струм споживання (середній), мА | 120 |
| 9. Час безперервної роботи, годин, не менше | 10 |
| 10. Габаритні розміри, мм | 830 x 170 х 260 |
| 11. Вага, кг, не більше | 1,3 |
| 12. Повний середній термін служби, не менше | 8 років |
| 13. Живлення приладу від автономного джерела | 3,8 В не менше 2,5 А/ч |
За бажанням замовника, комплект постачання трасошукача може бути доповнений спеціальним джерелом живлення, що забезпечує можливість роботи генератору «ГС - 17» від мережі змінного струму напругою від 190В до 240В, частотою 50 Гц, для зручності виконання робіт в місцях, де є можливість такого підключення, та / або додатковою акумуляторною батареєю постійного струму 12В, 20А / ч.
Характерні експлуатаційні особливості і переваги приладу.

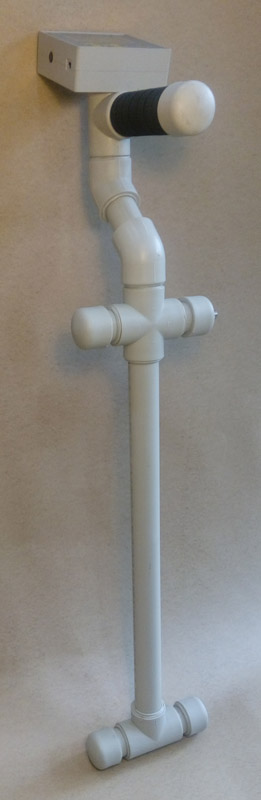

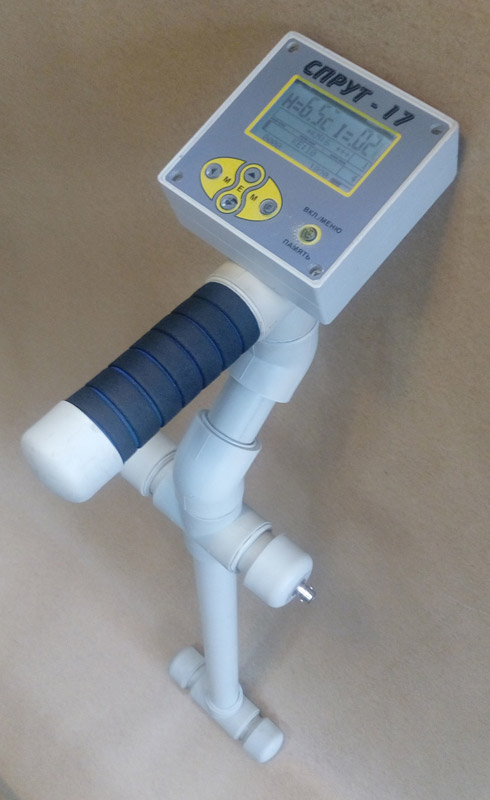

| Будова | Моноблок - електронний блок, з'єднаний з магнітними і електропотенційною антенами в єдину конструкцію. Пилобризкозахищений. |
| Завадостійкість | Зберігає свої технічні та експлуатаційні характеристики при роботі в зоні впливу високовольтних ЛЕП. |
| Індикація | Аналогова графічна шкала і звуковий сигнал окремо для магнітних і електричної антени. Чисельні свідчення для системи «магнітних» антен. |
| Вимірювання (оцінка глибини і відносних значень величини «пульсацій» струму) | Пряме вимірювання: чисельні значення глибини «залягання» комунікацій і відносної величини змінної складової струму, що протікає, та «потенціалу». |
| Умови експлуатації | Температура навколишнього середовища: від мінус 10 до плюс 40 °С. Відносна вологість повітря до 95% (при 25°С). |
| GPS приймач | Реалізована фіксація координат GPS приймачем і перенесення результатів вимірювань і координат на ПК користувача. |
| Програмне забезпечення | Програма ПО «КРОМ»/ПП «СПРУТ» (USB-flash), з описом Керівництво Користувача «Програмний Продукт «СПРУТ». |
На графічному індикаторі трасошукача ОДНОЧАСНО реєструються результати обстежень, отримані від магнітних і електричної антен, що дозволяє виконувати:
- трасування і оцінку (в численних свідченнях) глибини залягання комунікації;
- визначення відносної величини змінної складової струму, що протікає, і, як результат, достовірний пошук місць пошкодження захисної ізоляції, з фіксацією в пам'яті приладу даних з «магнітних» і «електричної» антен.
Звуковий сигнал від вбудованого динаміку (або навушників) дублює зміни свідчень на графічному індикаторі аналогової шкали «магнітної» антени - «пошук по-максимуму», та зміни аналогової шкали «електричної» антени - пошук (підтвердження вірогідності) місця пошкодження захисної ізоляції.
Трасошукач має вбудований приймач GPS сигналів, для визначення і фіксації координат на місцевості.
Доступний до використання режим роботи трасошукача «ТРЕК», що дозволяє фіксувати координати переміщення оператора (приладу) уздовж об'єкту, що діагностується.
Графічний індикатор має постійне підсвічування.
Трасошукач «СПРУТ – 17» комплектується генератором сигналів «ГС – 17».
| Технічні характеристики «ГС-17» | |
|---|---|
| 1. Робоча частота (f роб.), Гц | 100, 150, 1020, 5000 |
| 2. Форма сигналу | «синус» |
| 3. Пікова «вихідна» потужність, Вт, не менше | 100 |
| 4. Середньоквадратична (RMS) «вихідна» потужність, Вт, не менше | 50 |
| 5. Напруга живлення (постійний струм), В | 11 ÷ 13 |
| 6. Габаритні розміри, мм | 220 х 160 х 110 |
| 7. Вага, кг | 1,2 |
| 8. Повний середній термін служби, не менше | 8 років |
| Генератор «ГС – 17» має спеціальні додаткові режими роботи – «переривчатий режим 1-2» | |
При проведенні робіт по діагностиці ділянки газопроводу, яка розташована безпосередньо біля «точки дренування», у якості «штиря заземлення» штиря Генератору «ГС-17» може використовуватися анод установки катодного захисту, що дозволить значно збільшити «зону» виконання робіт.
ПЕРЕВАГИ трасошукача «СПРУТ-17»:
- експлуатується одним оператором з одночасним отриманням інформації про знаходження підземного трубопроводу («трасування»), глибині його залягання, відносній величині струму, що протікає і, відповідно, вірогідного місця пошкодження захисної ізоляції;
- дозволяє швидко знаходити місця витоків струму, з подальшою локалізацією ділянки і точним визначенням місця пошкодження захисної ізоляції на трубопроводі, що реєструється синхронно двома методами - «магнітними» і «електричною» антенами;
- має високу завадостійкість при наявності «суміжних» комунікацій, високовольтних ЛЕП і впливу «блукаючих струмів» в процесі виконання робіт;
- впевнена робота в складних міських умовах, в більшості випадків без, або при підключенні генератору «ГС- 17», що поставляється в комплекті трасошукача «СПРУТ – 17»;
- можливість перенесення результатів обстежень на персональний комп'ютер користувача, з подальшою їх обробкою і протоколюванням, для створення бази даних «оцінки корозійної ситуації» на підземних комунікаціях. Можливість фіксації координат GPS на місцевості;
- високі експлуатаційні та кліматичні можливості - трасошукач призначений для роботи в польових умовах. Проведено випробування працездатності при температурах до мінус 10°С, і його використання для пошуку місць пошкоджень захисної ізоляції на підводних переходах (з «плавзасобів» - з поверхні води, і, безпосередньо, «з криги»).
Визначення місць пошкоджень ізоляційного покриття, контакту зі «суміжними» або відгалужень комунікації, засноване на реєстрації місць значної (більше 10 %) зміни відносної величини струму і «потенціалу» в даній точці.

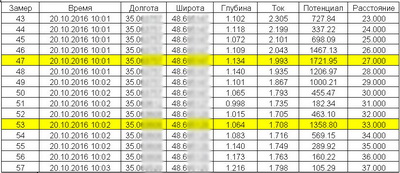

Таблиця 1. Результати вимірювань, зафіксованих при обстеженні ділянки газопроводу.
При наявності якісного ізоляційного покриття, відсутності контакту із суміжними комунікаціями і відгалужень, зміни будуть незначними. Вони обумовлені ємнісними втратами змінної складової струму, що протікає, «віком» і технічними параметрами конкретної комунікації, і т.і.
Для зразку, в Таблиці 1, наведені результати обстеження газопроводу. Було виявлено та зареєстровано два місця пошкодження захисної ізоляції.

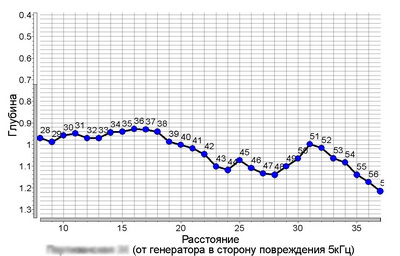

На малюнку 1 наведено графік залежності глибини залягання газопроводу від відстані.

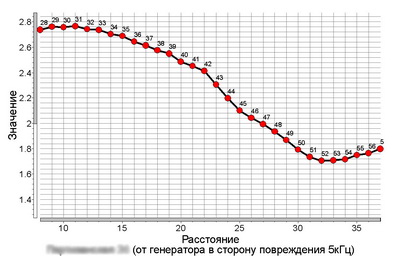

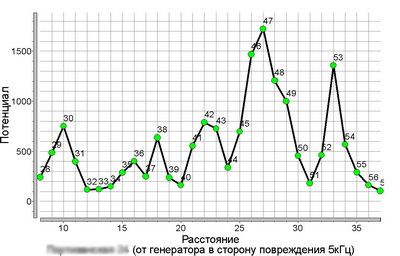

На малюнку 2 і малюнку 3 наведені графіки залежності відносних величин струму, що протікає («магнітна» антена),
і дані обробки сигналів «електричної» антени від відстані, при видаленні від генератору («камеральна обробка» даних, записаних в пам'ять приладу).
Високі експлуатаційні можливості приладу дозволяють провадити діагностику «підводних переходів» за умови розташування газопроводу на глибині до 5 метрів, або проходженні траси поблизу берегової лінії.

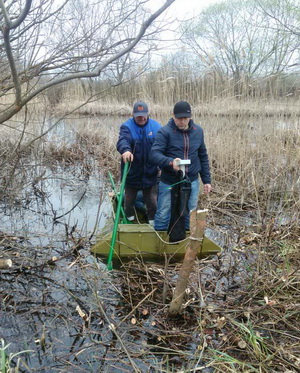

Для роботи з «плавзасобу» необхідно забезпечити однозначність розташування човна над віссю трубопроводу і можливість фіксації антени над реальною трасою комунікації, за умов існуючої течії та погодних умов.
