ПС-80

Програмований переривач струму з вбудованим приймачем GPS


Переривач синхронізований ПС-80 призначений для періодичного (за заданою програмою) короткочасного відключення установки катодного захисту (УКЗ), при проведенні заходів щодо вимірювання «поляризаційного» потенціалу на підземних ізольованих сталевих трубопроводах. Переривач розроблений відповідно до ДСТУ 4219-2003.

Необхідна висока точність синхронізації досягнута включенням в схемотехніку модуля GPS. Тактові синхроімпульси єдиної системи часу, що передаються через спеціалізовані супутники, забезпечують високі показники стабільності в роботі, дозволяють вирішити більшість проблем, пов'язаних з установкою режимів і оперативним втручанням в процес вимірювання «поляризаційного» потенціалу.

Сучасна елементна база і спеціально розроблене програмне забезпечення дозволяють комутувати струми до 80А, встановлювати будь-які режими комутації та службовий розклад, фіксувати в електронному журналі особливості виконання робіт. Переривач програмується з ПК через порт COM (USB).

При відсутності сигналів від супутників GPS, синхронізація роботи пристрою здійснюється від внутрішнього термостабильного осцилятору. При цьому, точність синхронізації будь-якого числа переривачів буде не гірше, ніж ±100 мікросекунд (протягом 2-х годин). При появі сигналів супутників пристрій автоматично входить в «синхронізм».

Програмна частина пристрою містить астрономічний календар,  відповідно до якого може бути заданий регламент роботи пристрою:

  • час початку і кінця перерви в роботі на нічні години, перерва в роботі на  вихідні дні - черговий режим
  • інтервали комутації: Вкл./Викл./Пауза (сек./сек./сек.)

Зміна регламенту роботи здійснюється через інтерфейс RS-232 персонального комп'ютеру за допомогою спеціальної сервісної програми.

Основні технічні і метрологічні характеристики
Постійний струм, що комутується, A 0-80
Постійна напруга, що комутується (амплітудне значення), В 0-150
Точність синхронізації власного таймера з UTC:
- в зоні впевненого прийому, мкс ±15
- при відсутності сигналів супутників, (протягом 2-х годин), мкс ±100
Споживана потужність, Вт 8
Інтервали комутації (Вкл./Викл/Пауза.), сек/сек./сек (встановлюються Замовником)
Напруга живлення, В 190–240
Габаритні розміри, мм 200×150×190
Вага, не більше, кг 3

Мікропроцесор пристрою стежить за наявністю напруги мережі живлення змінного струму 220 В. При цьому, в  пам'яті приладу, фіксується термін відсутності напруги і моменти відсутності сигналів від супутників на час більш ніж 0,5 години. Дана інформація може бути отримана за допомогою програми і порівняна за часом з результатами вимірів «поляризаційного» потенціалу, для корегування результатів.

Переривач струму має наступні переваги:

  • висока точність синхронізації
  • автоматичне «входження» в синхронізм кількох пристроїв через 2-3 хвилини після ввімкнення живлення (без необхідності демонтувати прилад і  виконувати спеціальну процедуру синхронізації)
  • відсутність необхідності корекції часу перед початком проведення вимірювань
  • підвищена вірогідність результатів проведених вимірювань (контроль наявності напруги мережі та наявності сигналів від супутників)
  • значні величини комутованих струмів і напруг
  • відсутність «коливання» і «залипання» контактів електронного реле-комутатору
  • гнучке програмування регламенту роботи переривача (робочий / черговий режими)
  • мала споживана потужність

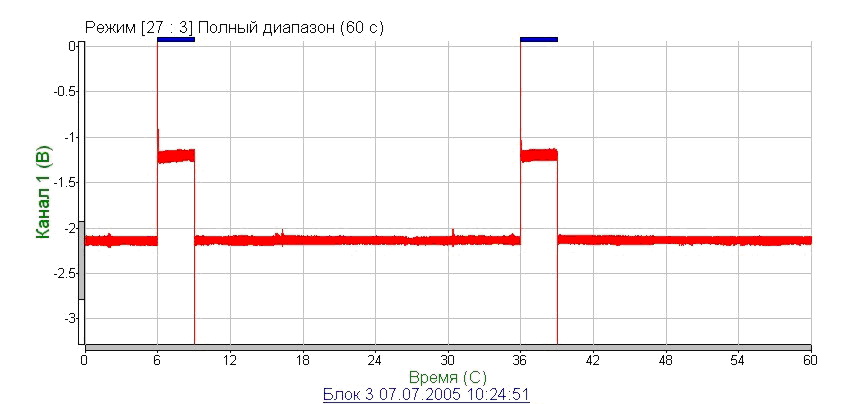

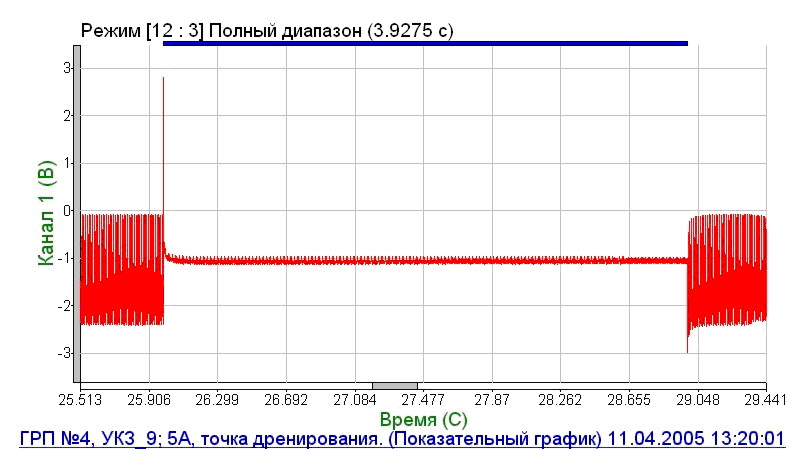

Для прикладу, нижче наведені потенційні графіки роботи переривача(ів) струму на реальному об'єкті.

Електрометрична діагностика об'єкту виконувалася «Універсальним реєстратором «Прима-2005», при спільній експлуатації з переривачами «ПС-80». Аналіз наявних графиків дозволяє отримувати важливу інформацію, щодо впливу струму поляризації на діагностуємий об'єкт.
