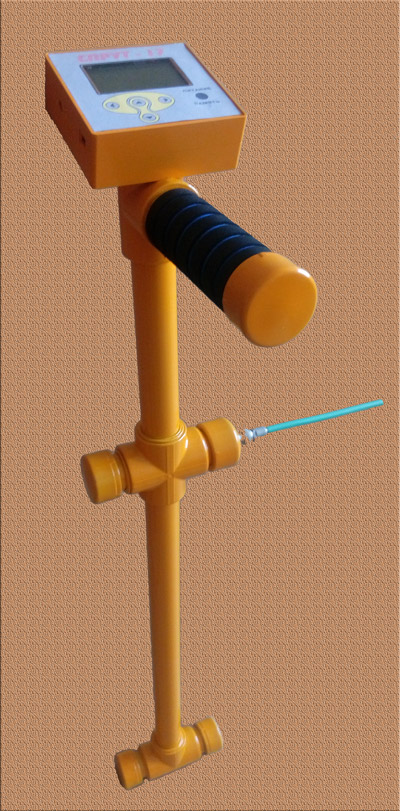

Трасошукач Спрут-17
Трасошукач Спрут-17
Система пошуку і реєстрації витоків струму
Система пошуку і діагностики підземних комунікацій - Трасошукач «СПРУТ-17», призначений для:
- визначення місця розташування підземної металевої споруди (сталевих струмопровідних ізольованих трубопроводів, силових кабелів, кабелів зв'язку і т.п.) в плані і по глибині, та визначення якості ізоляційного покриття, в т.ч. на ділянках високого рівня електромагнітних завад;
- визначення осі трубопроводу;
- визначення кута повороту трубопроводу і місць перетину підземних комунікацій;
- виявлення місць витоку струму катодного захисту, що виникають за рахунок пошкодження ізоляційного покриття і контакту комунікацій з грунтом, або на відводах чи відгалуженнях комунікацій;
- проведення діагностичних робіт під лініями електромереж від 0,4 кВ до 220 кВ «магнітною» антеною в «пасивному» режимі (100 Гц), і двома методами («магнітним» і «електрпотенційним») в «активному» режимі (1024, 5000 Гц);
- діагностики якості ізоляційних покриттів трубопроводів, розташованих в футлярах під авто- та залізничними магістралями, в дюкерах;
- «класифікації» аномалій - наявність металу над, або поблизу трубопроводу, наявність суміжних комунікацій;
- діагностики якості захисної ізоляції трубопроводів в зимову пору року (до мінус 10°С) на водоймах, в т.ч. в місцях розташування «пригрузів» (з поверхні криги);
- розпізнавання типу комунікацій: газ, вода, кабель електричної мережі, кабель зв'язку і т. п.;
- перевірки будинкових «врізок» і якості «ізолюючих фланців»;
- визначення місця пошкодження анодного кабелю, в т. ч., у разі «сульфатації» кабелю;
- перевірки якості (працездатності) «анодних заземлень»;
- визначення місць «несанкціонованих врізок», які мають контакт з грунтом.
Конструкція трасошукача поєднує два методи обстеження - «магнітний» і «електропотенційний», що дозволяє оперативно оцінювати (у вигляді чисельних значень) глибину залягання комунікацій до 10 метрів і відносну величину змінної складової струму, що протікає, для підтвердження наявності вірогідних місць пошкодження захисної ізоляції.
Трасошукач призначений для експлуатації в польових умовах при температурі навколишнього середовища в діапазоні від мінус 10°С до плюс 40°С, і відносній вологості повітря до 95% (при температурі 25°С).
Трасошукач «СПРУТ – 17» комплектується генератором сигналів «ГС – 17».

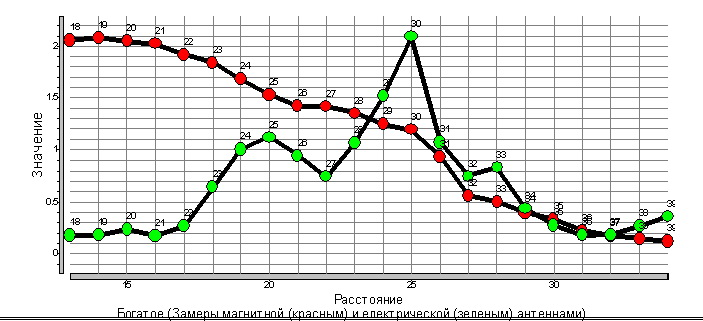

На графічному індикаторі трасошукача ОДНОЧАСНО реєструються результати обстежень, отримані від магнітних і електричної антен.
Звуковий сигнал від вбудованого динаміку (або навушників) дублює зміни свідчень на графічному індикаторі аналогової шкали «магнітної» антени - «пошук по-максимуму», і зміни аналогової шкали «електричної» антени - пошук (підтвердження достовірності) місця пошкодження захисної ізоляції.
Трасошукач має вбудований приймач GPS сигналів, для визначення і фіксації координат на місцевості.
Графічний індикатор має постійне підсвічування.
Більш повна технічна інформація надана в окремій категорії
