Товщиномір ВТ-12Н-5
Товщиномір ВТ-12Н-5
Товщиномір ізоляційних діелектричних покриттів
Товщиномір призначений для неруйнівного контролю та вимірювання товщини бітумних, плівкових та інших діелектричних захисних покриттів на феромагнітних електропровідних (сталевих) підставах. Прилад застосовується в нафтогазовій промисловості для контролю товщини захисних покриттів підземних і надземних трубопроводів в процесі прийняття їх в експлуатацію, а також при проведенні їх технічного огляду.
Товщиномір розроблений відповідно до вимог ДСТУ Б В.2.5-29:2006 и ДСТУ 4219-2003.
Основні технічні характеристики | ||
---|---|---|
Діапазон вимірюваних товщин покриттів, мм | від 0,15 до 12,0 | |
Межа основної похибки, мм | ± (0,05 + 0,05 Нх) | |
Струм споживання, не більше, мА | 15 | |
Габаритні розміри, мм | 160 х 70 х 80 | |
Вага, не більше, кг | 0,5 | |
Мін. радіус кривизни контрольованих виробів, мм | 20 | |
Мінімальна товщина підстави, мм | 1,0 | |
Діаметр плями контролю, мм | 2,5 | |
Глибина контрольованих западин, не більшее, мм | 2,5 | |
Кількість значень, що фіксуються в пам'яті приладу | 99 | |
Товщиномір призначений для експлуатації в складних польових умовах, при температурі навколишнього середовища від мінус 15ºС до плюс 50ºС і виготовляється в металевому (алюмінієвому) корпусі.
Основні технічні та експлуатаційні переваги толщиномера:
- простота налаштування і виконання вимірювань;
- автоматична «корекція» від «кривизни поверхні» (діаметра трубопроводу);
- широкий діапазон вимірюваних товщин покриттів;
- мінімально можливий розмір «плями контролю».
Результати вимірювань можуть бути занесені в незалежну пам'ять приладу, з подальшим перенесенням на персональний комп'ютер користувача.
Живлення товщиноміру здійснюється від вбудованого автономного джерела, з номінальною напругою 7,5 В, або блоку живлення (зарядного пристрою) від мережі змінного струму 220В ± 10%, частотою 50 Гц.

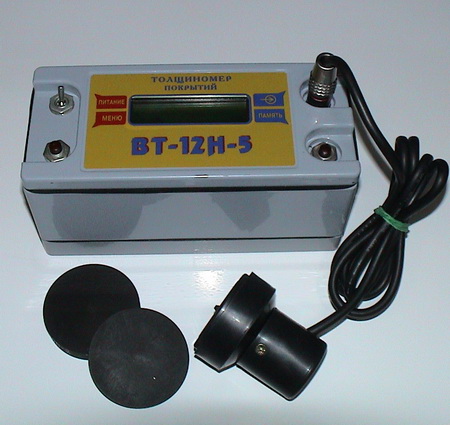

У комплект постачання входять перетворювач, два контрольних зразка різної товщини, зарядний пристрій (БП), кабель зв'язку з ПК, чохол приладовий, сумка транспортувальна.
Для реалізації методу контролю товщини покриттів, в основу спеціально розробленого фірмою «КРОМ» первинного перетворювача покладено лінійний елемент (без наявності ферритового осердя), що дозволяє максимально ефективно реалізувати захист від механічних пошкоджень і змін температури навколишнього середовища.

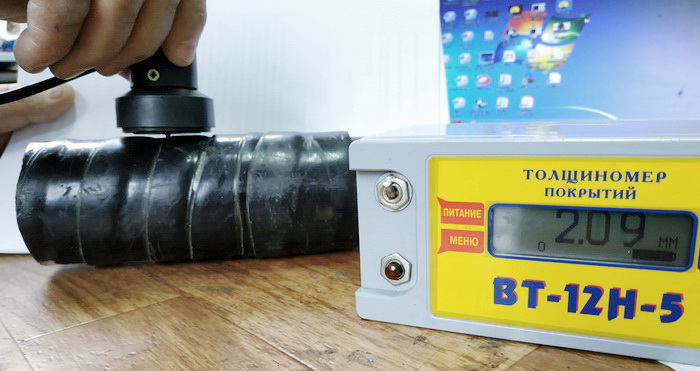

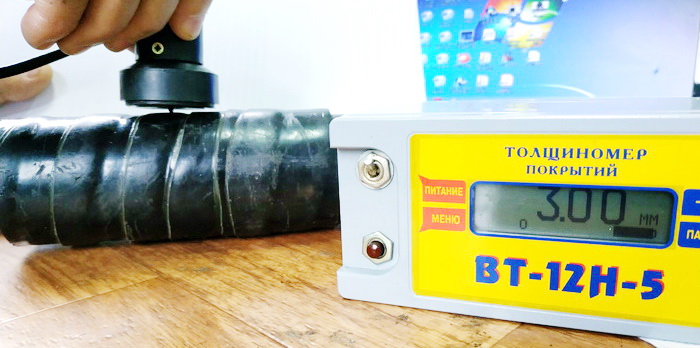

Конструкція перетворювача дозволяє виконувати вимірювання на поверхнях контрольованого матеріалу складної конфігурації в місцях технологічних «западин» або експлуатаційних пошкоджень захисної ізоляції.
Завдяки мінімально можливого діаметру «плями контролю» значно підвищується вірогідність отриманих результатів.
В процесі виконання налаштування приладу - підготовки до вимірювань, відбувається автоматична корекція роботи вимірювального тракту в залежності від кривизни поверхні підстави. Це дозволяє отримувати мінімальну похибку вимірювань товщини ізоляційних покриттів на трубопроводах різних діаметрів і на плоских поверхнях.
Широкий діапазон вимірювань (від 150 мкм до 12 мм) дозволяє контролювати як товщину лакофарбового покриття на надземних газопроводах так і, при необхідності, товщину «посиленої» бітумної ізоляції на сталевих підземних трубопроводах.
Надійність приладу і його відповідність високим технічним характеристикам, підтверджується багаторічною експлуатацією товщиномірів більш ніж в двох десятках газових господарств України.
